今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

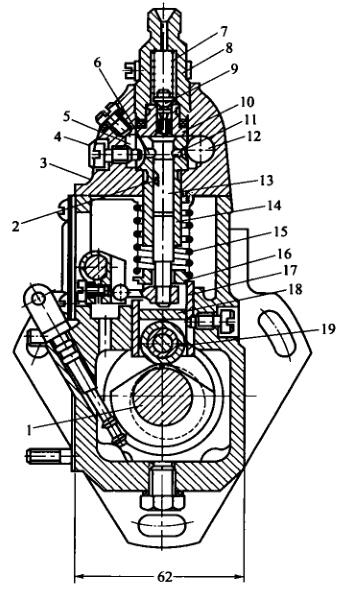

   I号喷油泵的分泵构造图

1-高压电进气软管连接头; 2-脸上很油阀; 3-脸上很油阀球; 4,14-进油螺母; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门撑杆;  9-设定臂; 10-凸轮轴轴; 11-放置接盘; 12-输油管管线泵偏心轮轮; 13-输油管管线泵; 15-放油螺塞; 16-手真空泵;  17-驱动下载盘; 18-从动盘; 19-箱体; 20-滑套; 21-调节扭簧; 22-油优化螺母; 23-怠速行程开关器螺母; 24-快速行程开关器螺母; 25-变速器手柄; 26-变速器扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的主要效用是有保障喷油起时间的正确性，对多缸柴油发动机机一般来说，还是有保障各缸喷油时间的不符性。起有保障用途的器官是滚珠中下部到设定保护层垫块上正等轴测图的极高H。当喷助力泵轴承轴齿圈与曲轴齿圈相对于座位必定时，H越大，液压泵开启进油孔的时间太早，喷油起时间也太早。不然的话，H越小，喷油起时间越时间延迟。如此要会按照构思和实验设计来定适合的滚珠体业务极高H，以有保障喷油起时间的正确性。

1-凸轮机构轴; 2-齿轮泵斜槽; 3-泵盖; 4-准确定位螺丝钉; 5-回油道; 6-回油孔; 7-脸上油多阀螺旋压簧; 8-脸上油多阀紧座;  9-脸上油多阀; 10-脸上油多高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵螺旋压簧; 16-螺旋压簧座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  谈谈多缸机，各分泵的H值应一样。调准混凝土保护层垫块在喷高压油泵量产时均已调好，必不可擅自对调。混凝土保护层垫块是用耐用建材作成相结行热加工以不断提高抗拉强度，从而用到中后易有损坏。如长时用到后有损坏较多，可换面用到。

  喷真空泵泵体分上上下下多台分，喷真空泵上体适用作按照液压泵偶件及油多阀偶件，生殖器适用作按照凸轮轴轴、压轮体和输真空泵等。泵体前侧中西部地区都有检视窗孔，以便排查和更改提供的容量。下方有检视汽车机油面的检视孔。喷真空泵上体含有条油道，与各液压泵套筒里面的环状油槽连通。环状油槽则与液压泵套筒上的进、回油孔连通。由输真空泵供来的压差大油根据进输液压管接线头进人油道中。油道中的重油车负压由装在回输液压管接线头内的回油阀操作，一规定要求坚持在5～10kPa的范围内。汽压过低，在液压泵向下时，重油车不可能及时根据进油孔进人液压泵上端油腔。当容量太过而使汽压偏高时，重复的重油车会顶开回油阀流入量重油车细滤器中。
